土工膜的生產(chǎn)主要采用吹塑工藝和壓延工藝兩種方法，具體生產(chǎn)流程及特點(diǎn)如下：

一、吹塑工藝（吹膜法）

原理

將聚乙烯（PE）、聚氯乙烯（PVC）等塑料顆粒加熱熔化，通過環(huán)形模頭擠出形成管狀膜泡，同時(shí)向膜泡內(nèi)吹入空氣使其膨脹至目標(biāo)尺寸，冷卻后展開成平膜。

生產(chǎn)流程

原料熔融：塑料顆粒加入吹塑機(jī)料斗，經(jīng)螺桿加熱熔化。

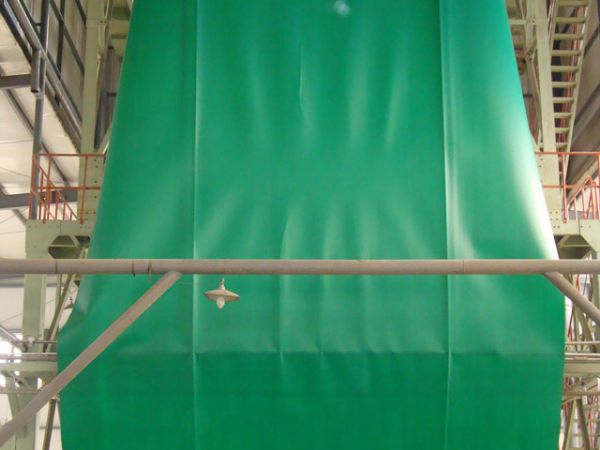

擠出膜泡：熔融塑料通過環(huán)形模頭擠出，形成直徑數(shù)米的管狀膜泡。

冷卻定型：膜泡向上延伸時(shí)，通過風(fēng)冷或水冷快速冷卻固化。

收卷：冷卻后的膜泡被壓平、切割，收卷成成品土工膜。

優(yōu)勢

厚度均勻：膜泡膨脹過程中，塑料分子分布更均勻，成品厚度波動(dòng)小。

拉伸強(qiáng)度高：縱向和橫向拉伸強(qiáng)度均衡，抗撕裂性能優(yōu)異。

使用壽命長：材料致密性高，耐老化、耐腐蝕性能更強(qiáng)。

適用性廣：可生產(chǎn)寬幅（達(dá)8米以上）土工膜，滿足大型工程需求。

設(shè)備

需使用三層共擠吹塑機(jī)組，配備模頭、風(fēng)冷系統(tǒng)及在線測厚儀，確保產(chǎn)品質(zhì)量穩(wěn)定。

二、壓延工藝（淋膜法）

原理

將塑料原料加熱熔化后，通過多組輥筒擠壓，形成連續(xù)的片狀薄膜。

生產(chǎn)流程

原料混合：塑料顆粒與增塑劑、穩(wěn)定劑等助劑混合，制成均勻粉料。

高溫塑化：粉料加入密煉機(jī)，經(jīng)高溫、高壓、高剪切力混煉塑化。

壓延成型：塑化后的物料通過四輥壓延機(jī)，輥筒間隙控制膜厚，形成連續(xù)薄膜。

冷卻卷?。罕∧そ?jīng)冷卻水槽或風(fēng)冷裝置降溫，收卷成成品。

優(yōu)勢

表面亮度高：壓延膜表面光滑，反射率高，外觀類似鏡面。

成本較低：設(shè)備投資和能耗低于吹塑工藝，適合小規(guī)模生產(chǎn)。

柔性好：薄膜柔軟，易折疊，便于運(yùn)輸和施工。

劣勢

厚度不均：輥筒間隙調(diào)整難度大，成品厚度波動(dòng)可能達(dá)±10%。

強(qiáng)度較低：橫向拉伸強(qiáng)度弱于吹塑膜，易在邊緣處撕裂。

用料雜：為降低成本，可能摻入回收料或低品質(zhì)原料，影響耐久性。

三、復(fù)合土工膜的生產(chǎn)（附加工藝）

若生產(chǎn)復(fù)合土工膜（土工膜+土工布），需在土工膜表面通過熱熔或膠粘工藝復(fù)合一層土工布，以增強(qiáng)抗穿刺、抗老化性能。具體步驟如下：

土工膜生產(chǎn)：采用吹塑或壓延工藝制成基礎(chǔ)膜。

土工布復(fù)合：將土工布通過熱熔膠或火焰復(fù)合技術(shù)與土工膜貼合。

拉伸定型：對(duì)復(fù)合材料進(jìn)行雙向拉伸，提高分子排列有序性，增強(qiáng)強(qiáng)度。

表面處理：涂覆防水劑、防紫外線劑，提升耐候性。

四、生產(chǎn)設(shè)備對(duì)比

設(shè)備類型 吹塑工藝設(shè)備 壓延工藝設(shè)備

核心設(shè)備 三層共擠吹塑機(jī)組 四輥壓延機(jī)

輔助設(shè)備 風(fēng)冷系統(tǒng)、在線測厚儀 密煉機(jī)、開煉機(jī)、過濾擠出機(jī)

產(chǎn)能 高（單線日產(chǎn)可達(dá)10噸） 中（單線日產(chǎn)約5噸）

投資成本 高（設(shè)備價(jià)格約100萬-200萬元） 低（設(shè)備價(jià)格約50萬-100萬元）

適用場景 大型工程、高標(biāo)準(zhǔn)防滲項(xiàng)目 小型工程、臨時(shí)防滲需求

五、生產(chǎn)工藝選擇建議

高標(biāo)準(zhǔn)工程（如垃圾填埋場、水庫）：優(yōu)先選擇吹塑工藝，確保厚度均勻性和長期耐久性。

低成本需求（如臨時(shí)圍堰、農(nóng)業(yè)水池）：可選用壓延工藝，但需嚴(yán)格把控原料質(zhì)量。

復(fù)合材料需求：需配備熱熔復(fù)合設(shè)備，確保土工布與土工膜結(jié)合強(qiáng)度。
